Información general:
Aplicación

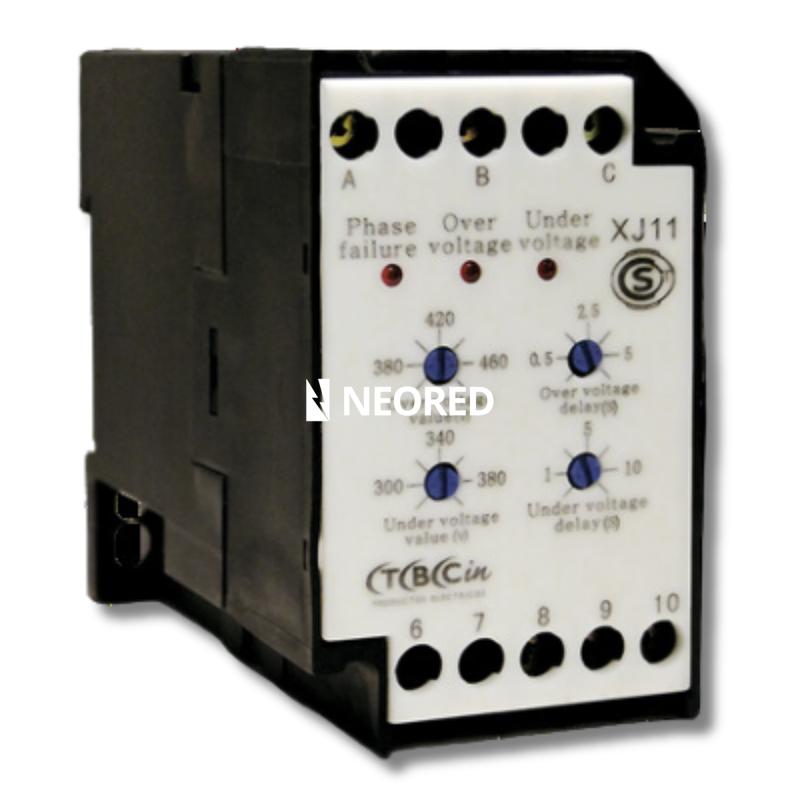

El rele electrónico de tensión trifásica CA, esta diseñado para proveer protección por:
- Baja tensión de línea regulable
- Tensión de línea elevada regulable
- Asimetría o falta de fase, automático
- Secuencia incorrecta, automático
Dadas sus excelentes prestaciones y flexibilidad, es perfecto para proteger, motores, sistemas de aire
acondicionado, bombas, etc.
Este rele conecta solamente si son normales todas las condiciones de funcionamiento (cierra contacto 15-18) y desconecta ante cualquier falla.
Condiciones normales de trabajo y de instalación
El límite superior de la temperatura del aire que lo rodea no puede exceder +50º C, el límite inferior de la temperatura es de –10º C.
La altitud del lugar de instalación no puede exceder los 2000 m.
Cuando la temperatura superior es de +50º C, la humedad relativa del ambiente no puede exceder el 50%.
La humedad relativa superior puede ser permitida
bajo condiciones de temperaturas más bajas.
Clase de polución: 2.
Categoría de instalación (categoría de sobre-voltaje): II.
Dimensiones: 2,5 modulos DIN.
Parámetro técnico principal
Voltaje activo: AC tres fases 300V-460V 50Hz.
Protección contra sobre-voltaje: 380V-460V ajustable, dilación ajustable entre aprox. 0.5s-5s.
Protección contra bajo-voltaje: 300V-380V ajustable, dilación ajustable entre aprox. 1s-10s.
Protección contra fase abierta y secuencia de fase: tiempo de actuación: = 0.2s.
Vida mecánica: 1 X 105 veces.
Vida eléctrica: 1 X 105 veces.
Capacidad de contacto: AC220V 5A (resistividad).
Consumo de energía: no más de 2W quema y diagrama de instalación, diagrama de muestra del circuito de aplicación.
Características
Clase de polución: 2.
Dimensiones: 2,5 modulos DIN.
Montaje: Riel DIN 35mm
Tensión: 3x380Vca
Vida eléctrica: 1 X 105 veces.
Voltaje activo: AC tres fases
