Información general:

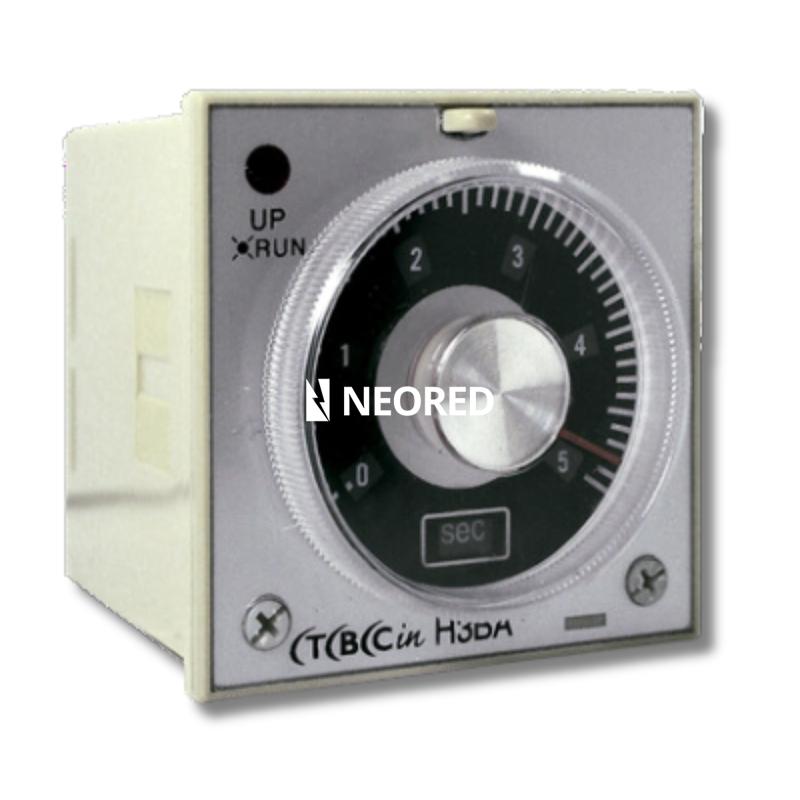

Reles miniatura extraíbles temporizados para montaje en zócalos.
Montaje s/riel DIN de 35mm o panel. IP20.
Alimentación: 24Vca, 220Vca y Multitension 24Vdc / 220Vca.
Consumo de potencia: AC<5VA, DC<5W.
Dimensiones 48 x 48 mm.
Vida eléctrica: 10.000.000.
Vida mecánica:100.000.
Dispersión: ±5%.
Temperatura: -5ºC / 50ºC.
Rango de ajuste 0,1 segundos hasta 100 horas
en un solo código.
Posibilidad de elegir diferentes temporizadores:
Con reseteo exterior, con contacto instantáneos.
Funcionamiento
La unidad de tiempo designada (seg, min, hrs) pueden ser indicadas en el visor debajo de la perilla girando el selector de unidad de tiempo, localizado en el extremo inferior derecho del panel frontal.
Los dígitos del dial aparecen en los seis visores alrededor de la perilla de ajuste de acuerdo al rango de tiempo seleccionado, mediante el giro del selector del tiempo.
Precauciones
El circuito de potencia suministrada del temporizador H3BA debe ser utilizado con una frecuencia sinusoidal.
El circuito interno puede ser dañado por el uso del mismo con una frecuencia mayor a la estipulada.
Características
Alimentación: 24Vca, 220Vca
Consumo de potencia: AC<5VA, DC<5W.
Dispersión: ±5%.
Modo: On Delay
Polos: 1 Doble Inver.
Rango Tiempo: 0,1seg-100Hrs
Temperatura: -5ºC / 50ºC.
Tensión: 24Vca
Vida eléctrica: 10.000.000.
Vida mecánica: 100.000.
Zócalo: PF083A-E/P3G08
